隨著我國城市化進程不斷加速，城市中人口數量不 斷增加，在大幅促進城市經濟增長的同時，也給城市的市政工程 帶來極大的運行壓力。市政管道工程是城市現代化建設中不可 或缺的基礎設施之一，在城市日常用水、防洪、排澇中都發揮著 非常重要的作用。

但無論是新管道的鋪設還是舊管道的修復， 都會在一定程度上影響施工位置原有的交通、商業活動和居民 的正常生活。近年來，隨著非開挖技術在市政管道施工中的應 用不斷加深，有效地改善了以上相關問題帶來的影響?；诖?， 本文對非開挖施工技術進行概述，并對其在市政管道施工中的 應用進行詳細的分析，旨在為相關人員提供參考。

1 引言

市政工程是城市運行的基礎工程，與城市居民的生活和生 產密切相關，對城市的綜合發展具有非常重要的拉動作用。管 道工程是市政工程中的重要組成部分，工程具有施工周期長、工 程量大、投入成本高、涉及人員和設備量大等多種施工特點，傳 統市政管道工程都是采用開挖式施工方式，不僅會影響周邊的 交通和商業活動，還會影響周邊居民的正常生活。在我國建筑 行業和建筑工藝不斷發展的背景條件下，非開挖施工技術在市 政管道工程建設中的應用范圍越來越廣，該種施工方式對道路 表面的破壞很小，還能給地下管道一定防護，延長地下管道的使 用壽命，具有很好的經濟效益和社會效益。

2 非開挖施工技術概述

非開挖技術是利用先進的巖土鉆掘技術和設備，改變傳統 管道施工中需要大面積開挖土體的方式，通過導向、定向鉆進等 方式盡量不開挖或少開挖，完成對地下管線的更換、敷設和修復 等工作，不會對施工環境周邊的交通、植被、商業和居民的正常 生活產生影響，具有較好的社會效益。常用的施工方法包括水 平導向鉆進法、頂管法、微型隧道法等，施工步驟通常為以下 三步。

***，勘測。施工前需做好***且詳細地勘測工作，勘測內 容包括施工環境的土壤情況、周圍管線排布情況、周邊建筑及構 筑物的建設情況等，然后結合市政管道的建設需求和勘測結果 制定科學的地下鉆孔施工方案，為市政管道的建設提供必要的 數據參考。

第二，安裝機械設備。根據地下鉆孔施工方案中制定的鉆 孔路線，將相關機械設備安裝在預定開孔位置上，然后開挖入射 作業坑，并做好必要的防護、支撐、加固及排水等工作，安裝好鉆 孔設備。

第三，鉆孔施工。非開挖的施工環節主要分為兩個環節:首 先，以造斜潛入、開孔及保直潛入等施工為主的方向動土;其次， 應根據工程建設要求嚴格控制開孔徑，根據不同的等級要求擴孔，并對孔壁進行必要的加固、加厚，并完成回拉擴孔。

3 非開挖技術的應用價值

首先，與傳統市政管道的開挖技術相比，非開挖技術主要是 利用先進的鉆孔機械設備在地下環境中鉆孔并敷設管道，對人工和大型挖掘設備的依賴性較小，能極大程度地減少人工成本 和設備租用成本，減少資金投入，獲得更好的經濟效益。

其次，非開挖技術在施工中由于不會使用大型的挖掘設備， 施工的靈活性大幅提升，即便在狹窄的環境中也能進行施工，*** 大化減少對周邊居民正常生活的影響，具有良好的社會效益。

***后，在市政管道施工中采用非開挖施工技術，能得到精密 程度更好的管道坑，大幅提升市政管道的建設質量，還能避免與 周圍建筑物產生接觸，確保管道的建設符合設計要求[1]。

非開挖技術不僅能用于市政工程地下給排水管道的敷設、 修復、更換等，還能用于修改地下電纜線路等工作，具有良好的 應用價值[2]。但是，非開挖技術的使用對開挖設備的依賴性較 強，目前國內建筑行業中的非開挖技術并未達到成熟水平，與技 術成熟國家相比還有很大不足。但發展中國家對非開挖技術重 要性的認識不斷提升，國內對非開挖技術的研究也不斷深入，在 市政工程中的應用范圍也不斷擴大。

4 非開挖技術的具體應用方式

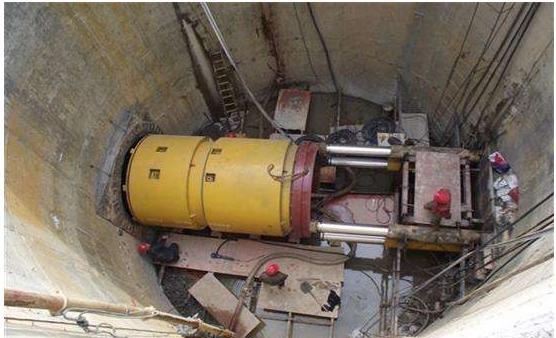

4.1 頂管施工技術 頂管施工技術首先挖掘工作坑，然后將頂進設備安裝在工作坑內，利用設備產生的頂力將管道按設計坡度頂入土壤中，并 將頂出的土方運走，還需要在兩個工作坑內埋設工具管或挖掘 機軟管。具體施工方式包括人工頂管、水射流頂進和擠壓頂進、 機械加壓等，具體施工時應根據施工現場的實際環境、管道的直 徑和長度、土壤質量、經濟性等多種因素綜合確認。目前在 600mm~4000mm 管道進行管線直線鋪設、混凝土管道、黏土等 情況下，大部分管道采用機械頂管施工。機械式頂管施工方法 是目前管道工程施工中應用較廣的非開挖技術，其中混凝土管 道施工技術水平成熟度更高。

4.2 頂管施工的施工原理 施工開始后首先在管道側挖井，在挖出的基坑中安裝導軌。通常情況會在木材或混凝土技術上安裝軌道，管道則安裝在軌 道上[3]。另外，應預先做好充分的頂管施工測量工作，得到精確 的測量數據，并根據測量數據對頂管的中心線、標高、坡度等進 行嚴格的控制。將預制好的鋼筋混凝土管利用液壓千斤頂推入 土壤中，并以水平推力為核心保留工具管。在將鋼筋混凝土管 道推入土壤之前，應充分清理管道表面和內部，保證內部無雜 物，在管道推入的過程中，及時排出進入管道中的土壤，直至完 成頂管作業。在頂管施工過程中產生的廢渣分為干渣和濕渣， 應根據廢渣種類的不同采用針對性的處理防治。若施工地形距 離較長或復雜程度較高，必須采用吊裝的施工方式，應輔以必要綠色環保建材的保護措施，如泥漿夾套潤滑、激光校正等，保證施工質量。在 頂管施工作業中，不僅要對施工環境進行詳細的勘測，還應將井 筒沿線的地質情況納入綜合考量因素當中。在保證頂管符合長 度要求的前提下，可盡量減少工作井和接收井的數量，減少工程 量，減少開挖工作井對周邊環境的影響。施工中盡量將施工井 設置在頂管中間部分，以方便施工中對其進行移動。

4.3 牽管施工技術 隨著非開挖技術的不斷發展，牽管施工技術在建筑行業內的應用范圍不斷擴大，尤其是在建設大型跨江工程、市政管道工 程、環境保護等方面，都凸顯出其特有的技術優勢[4]。該種施工 方式是在施工中通過計算機進行指導和測試，設計并挖掘曲線 相同的孔，將管線從導向孔中遷出，從而完成整個管道工程的施 工。牽管施工技術目前在地下管線的施工中應用范圍非常廣， 與頂管施工法相比，該種施工方法由于轉動慣量較小，對管徑較 小的管道工程來說具有更好的施工效果。因此，牽管施工技術 多用于具有長距離、小直徑施工特點的管道工程施工當中，因該 類工程容易因距離過長出現管壓縮誤差。

4.4 牽管施工工藝 牽管施工需要在施工前用埋管探測器檢測埋管位置，確定孔的深度和位置，確?？啄馨凑赵O計方案進入。需嚴格控制埋 地管線和地下管線的安全距離，確保其符合設計標準。但排水 下水管道通常采用非金屬水泥材質，探測器無法對其進行檢測， 因此，若想確定排水管道的直徑、深度及走向，需要雷達進行輔 助檢測，通過雷達輔助檢測還能在牽管施工過程中避免接觸地 面定向孔，確保安全施工。詳細施工流程是將探測棒上襦導管 端部，將鋼管連接導管***，然后通過管道向?qū)Ч苁┘訅毫?，?導管帶動管道鉆出地面。對安裝在導管***的鉆頭無特殊形狀 要求，彎曲或豎直鉆頭都可使用，鉆頭上的導向器能隨時獲取鉆 孔的深度和方向，方便鉆頭在開孔的過程中遇到道路、河流、鐵 路或障礙物時對其鉆孔方向進行及時的調整。若需調整鉆頭前 進的深度和方向，可通過調整導向器頭部方向的方式完成，使其 在地下形成一個圓形洞穴。防護罩內設有孔板中心線，一旦位 形成，它將擴展、解鎖位并接受位的旋轉反轉。不同的施工環境 中土壤的情況各有不同，鉆孔過程中產生的泥漿也有所區別，應 科學地控制失水情況，做好護壁措施。鉆孔在完成后，管道也連 接到需要建設的長度，即可關閉兩端管道，將其與鉆頭相連拖入 鉆孔中，即完成管道工程的施工。

4.5 牽管施工技術的特點 牽管施工技術在施工中不會對地面交通產生影響，也不會大規模開挖影響居民的正常生活，有效改善了傳統市政管道工 程在施工中給周邊居民帶來的影響[6]。簽管施工技術能有效處 理長距離電弧波，滿足地下巖屑埋深的設計需求。同時，該種施 工技術也不會對河道通航造成影響，施工過程中不會對兩岸的 河床結構造成破壞，沒有對施工時間的***與要求，工程量與傳 統開挖式施工技術相比大幅減少，工程周期短，安全系數高，成 功概率高。與其他施工技術相比，牽管施工技術具有進入現場 快、施工效率高、 開挖面積小、施工成本低等諸多優點。

4.6 夯管施工技術 夯管施工技術具有與牽管施工技術完全相反的作業原理，該種施工技術是利用夯擊設備產生的沖擊力將管道直接夯到土 壤中[7]。夯管施工技術對施工環境土壤地質的要求較低，并且施工前準備工作也較為簡單，只需要在需要敷設管道的區域中，每 隔一段距離挖出機械作業必須的基坑即可。同時，夯管施工技 術的設備也較為簡單，主要包括航管管錘、發動機和空壓機三個 部分，即可***地完成夯管施工作業。雖然應用夯管施工技術 的設備構成較為簡單，但對設備有較高的性能要求，需要夯擊設 備能結合施工要求的不同產生強大的沖擊力，目前國內還未能 對該類型設備進行大規模生產，行業內使用的設備也多為國外引進。

4.7 夯管施工技術操作流程 夯管施工技術的操作流程是首先將鋼管放置在預先挖好的基坑當中，利用夯錘擊打鋼管底部，在夯錘強大的沖擊力作用下 將鋼管擊入預設管道內[8]。由于該種施工方法的施工前準備工 作較為簡單，沒有對施工區域內的地質情況進行詳細地勘察，使 得管道在被夯擊的過程中容易與土壤中的石塊、障礙物等發生 碰撞，在一定程度上制約了夯管施工技術的應用效果。為盡量1*3*1+19-10/29+7-3規避施工中出現這一現象，行業內對夯管施工技術的操作流程 提出了更嚴格的要求，通過隔斷設置管坑的方式，***大化減少管 道與障礙物的碰撞概率，使其獲得更好的應用效果。

5 結語

綜上所述，非開挖技術在市政工程管道施工中具有諸多優 勢，并且具有良好的社會效益和經濟效益，對促進我國市政工程 的建設水平來說具有非常重要的意義。但是目前國內非開挖技 術水平與發達國家相比還有一定差距，并且相關設備也需要從 發達國家中引進，在一定程度上增加了施工成本。相關人員應 加大對非開挖技術的應用研究，根據工程的實際情況靈活地選 擇不同的非開挖技術手段，提高市政管道施工質量，促進城市快速發展。
