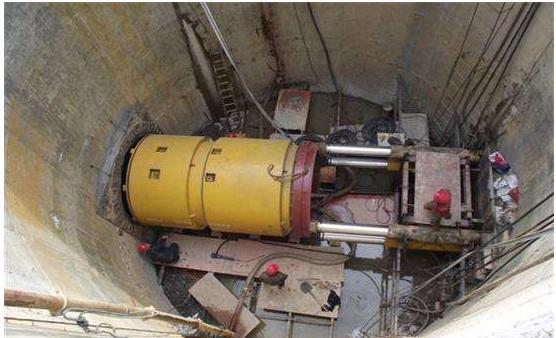

非開挖施工技術是在不開挖地表的條件下，進行地下管線鋪設、更換和修復的一項施工方法，與傳統的開挖方法相比，具有不影響交通、不破壞地表設施、施工周期短、施工成本低、操作方便、社會效益顯著等優點，尤其對于需要在地下較深位置、地表有障礙物、地面附屬物修復困難等情況更具優勢，目前，廣泛應用于穿越公路、鐵路、建筑物、河流以及在城區、古跡保護區等進行市政、供水、煤氣、電力、電訊、石油、天然氣等管線的鋪設、更新和修復等工程。
由于國外對非開挖施工技術研究較早，已形成了多種系列產品，具有代表性的生產廠家有美國的Vermeer公司、DitchWitch公司、Mchlaughlin公司，英國的MTM公司和POWERMOLE公司，德國的ESSIG公司和TRACTO-TECHNIK公司以及瑞士的Terra公司。
我國非開挖施工技術與設備的開發和研究工作起步較晚，在二十世紀八十年代后期，由于不允許開挖鋪設地下管線的工程日益增多，以及各大城市改擴建工程的開展，開始引進各類非開挖施工設備，并促進了我國非開挖施工技術和設備的開發和研究工作，并成立了中國非開挖技術協會。非開挖技術在我國的發展十分迅速，2004年非開挖的工程產值和設備的投入量都達到了40~50%的增長速度，設備的國產率大幅提高，有些設備的國產化率達到了90%，年產值超過30億元。

水平定向鉆具有可控制的鉆進系統，能進行導向鉆進。通過鉆桿的旋轉和一個特殊設計的楔形鉆頭，導向鉆進過程能進行三維控制，其原理為：當鉆進過程如果需要改變方同，鉆桿停止旋轉，將楔形鉆頭的楔面固定在相應的位置，將鉆桿向前推進即可改變鉆進方向。對于鉆頭的位置、鉆頭與地面的傾斜度、楔面角度等重要數據是通過一個電磁探測儀傳送到地面上的接收儀器中。到達目的點的楔形鉆頭將被換成一個錐形擴孔器，在回拉鉆桿時將鉆孔擴大到所需直徑，同時將管線帶入，其擴孔鉆頭可實現巖石和土質地層擴孔。

定向鉆機按照不同的推拉力分為6.5t、1Ot、12t、20t、20t、150t，可用于直徑達600mm，一次管線鋪設長度可長達350mm或數公里的管線鋪設。為了滿足更大管徑和更長距離的管線鋪設要求，有些公司正在研究更大噸位的定向鉆。
定向鉆機適用于均質地層的施工。當遇到卵礫石地層鉆進時，一般鉆機難以施工，為了解決上述施工難題，德國的TRACTO-TECHNIK公司開發了一種具有沖擊功能的鉆機，可以擊碎鉆進中的卵礫石，而對回?cái)U(kuò)時遇到大塊卵礫石時，可采用巖石擴孔鉆頭。
目前在巖石中的鉆進已有多種較為成熟的方法，其中中聯重科研究出的KSD25型干濕兩用水平定向鉆機，采用氣動沖擊錘鉆進技術，能完成硬巖導向孔鉆進。但在巖石中擴孔至今仍無新的方法出現，仍然采用傳統的牙輪鉆具，其效率低、磨損嚴重、費用高。
隨著產品的升級，水平定向鉆機向智能化方向發展，能實現智能鉆進糾偏、智能故障診斷、自動裝卸鉆桿、自動錨固、自動清泥和自動鉆進等功能。

2、夯管錘
夯管錘施工方法是采用夯管錘將待鋪設的鋼管沿設計路線直接夯入地層中，施工時夯管錘的沖擊力直接作用于夯管后端，通過鋼管傳遞到前端的管鞋上切削土層，并克服鋼管與地層之間的摩擦力，使鋼管不斷進入土層，實現非開挖鋪設管線。
夯管錘采用護管夾頭與夯管連接，護管夾頭錐形鋼套能十分有效地將夯管錘固定在夯管上，從而不需支撐架。采用夯管錘后退功能，能十分容易將夯管錘從護管夾頭上取出。夯管錘的施工方法如下圖所示。

上圖左邊為采用護管夾頭將夯管錘穩固地連接在夯管，并放置在夯管支架平臺上，夯管錘的沖擊載荷將夯管夯入地層中的情況。上圖右邊為采用壓縮空氣或者高壓水推動壓力盤，將管內土石推出管道的情況，也可采用螺旋鉆將管道內的土石挖出。
夯管錘直徑為95~600 mm、夯擊力為23~2000噸，適用在不含大型卵礫石的各種土層中鋪設外徑為50~3500mm，長度為10~80m的鋼管。夯管錘施工方法具有不需昂貴的阻力支座、裝調時間短、技術簡便、只需很小的施工深度、施工成本低、施工速度快等優點，并且也具有后退的功能。
夯管錘是利用動態的沖擊能將鋼管夯入地層，夯管錘在地層變化或遇到障礙物時容易偏離方向，鉆進的方向不可控制，軌道精度低，不適宜在大型卵礫石地層中使用。
3、碎管錘
氣動碎管錘施工方法是采用碎管錘將原有舊管線爆裂，重新鋪設新管線的施工方法，新鋪設的管線可以等于或大于原有舊管線。

當管道出現縱裂、滲漏、生成物沉積、堵塞等情況，可以采用碎管法這種既快捷又經濟的施工方法重新鋪設管線。碎管機能更新的管線有陶瓷、不加筋混凝土、石棉水泥、塑料或鑄鐵的舊管道。
氣動碎管錘直徑為130~600 mm，適用于污水管、排水管及氣、水等舊管道的更換，可換入同管徑或更大管徑的PVC－u（不飽和聚氯乙烯）、PS-HD（高密度聚乙烯）、Pp（聚丙烯）新管線，管線的外徑為150~1200mm，長度為10~100m。碎管錘施工具有設備簡單、投資少、施工成本低、容易安裝和維修、施工速度快等優點，并且也具有后退的功能。

三、 平定向鉆與氣動沖擊錘組合施工
當采用水平定向鉆單獨施工時，有時會遇到起始鉆進困難，鉆桿、管道回拖時被泥漿粘住或被卡住等情況，經常采用水平定向鉆與氣動沖擊錘組合施工方法解決上述難題。在巖石、卵礫石和回添土層中鋪設管線，是非開挖施工所面臨的技術難題，采用水平定向鉆與氣動沖擊錘回?cái)U(kuò)錘組合施工，是解決上述施工難題的有效方法。
1）、水平定向鉆與夯管錘組合施工
水平定向鉆與夯管錘組合施工，可為水平定向鉆機施工前夯入起始管道、幫助水平定向鉆鋪設管道、取回鉆鉆具、鉆桿等。
1、為水平定向鉆機鉆進施工夯入起始管道
夯管錘能幫助水平定向鉆在堅硬的地層夯進一段管通，為鉆進液循環準備一條通道，也可為管道回拉時準備一段沒有摩擦力區域。

2、幫助水平定向鉆鋪設管道
將夯管錘連接在鋪設管道后端，對管道后端施加沖擊力，防止水平定向鉆在長距離管道鋪設過程中被泥漿粘住。

3、取回水平定向鉆鉆具
當水平定向鉆鋪設管道失敗的情況下，將夯管捶安裝于管道上，當夯管錘的沖擊力施加于管道上，可以幫助水平定向鉆取回被泥漿粘住的管道或鉆具。

4、 幫助水平定向鉆取回鉆桿
采用特殊的連接機構將夯管錘與鉆桿連接，夯管錘的沖擊力施加于鉆桿上，可以幫助水平定向鉆取回被泥漿粘住的鉆桿。

2、水平定向鉆與氣動回?cái)U(kuò)錘組合施工
在巖石、卵礫石和回添土層中鋪設管線，是水平定向鉆和氣動沖擊錘面臨的技術難關，而該類工程很多?，F(xiàn)在，每當遇到此類工程時，大部分施工單位都果斷地選擇放棄，少數配備了一定施工設備的施工單位承接此類工程后，往往費盡周折還未必能順利完工，因此，盡快研制滿足該類工程施工要求的配套設備是目前市場所急需的。
礦山潛孔鉆機采用的潛孔沖擊器也是一種氣動沖擊錘，其在巖石中鉆孔的技術十分成熟，廣泛應用礦山爆破作業中。根據潛孔鉆工作原理，研制一種與水平定向鉆機配套施工的氣動回?cái)U(kuò)錘，由水平定向鉆提供回轉運動，由氣動回?cái)U(kuò)錘提供沖擊能，理論可以實現在巖石、卵礫中鉆孔和擴孔的施工要求。目前，美國的Vermeer、國內中聯重科等公司正在針對上述技術進行研究，該種新型氣動回?cái)U(kuò)錘將會很快投入非開挖市場，滿足用戶的施工要求。

非開挖的市場潛力是巨大的，其技術發展十分迅速，水平定向鉆技術與氣動沖擊錘技術相結合，能滿足在卵礫石、巖石等復雜地層中鋪設管線，將是非開挖技術的發展方向。另外水平定向鉆技術與自控技術結合，其自動化程度提高，工作更安全可靠，將是水平定向鉆的發展方向。

五、結論
雖然非開挖施工技術在我國歷史時間不長，但以水平定向鉆和氣動沖擊錘為代表的非開挖施工方法發展十分迅速，廣泛應用于城市新管線鋪設和舊管線的更換，其市場潛力不可估量，其主要發展趨勢如下：
1. 設備向大型化發展，滿足大管徑和長距離的的管線鋪設。
2. 水平定向鉆機與氣動沖擊錘設備組合施工，滿足在卵礫石、巖石等復雜地層中管線鋪設。
3. 專用設備的開發，如非開挖泥漿凈化回收系統，滿足特殊非開挖施工要求；與自控技術結合，向智能化方向發展。
