1.     非開挖技術?為什么需要這項技術?

答：（1）再不開挖條件下穿過河流、湖泊、重要交通干線、重要建筑物，而進行的管線鋪設、更換、修復工作。

   （2）社會原因：它可以解決傳統開挖施工對居民正常生活的干擾，對交通、環境、周邊建筑物基礎的破壞和不良影響。

        經濟原因：有較好的經濟效益和社會效益，在可比性相同的情況下，非開挖管線鋪設、更換、修復的成本均低于開挖法施工，管徑越大、埋深越大時越明顯。

        技術原因：在傳統施工方法無法施工或不允許開挖施工的場合，可用非開挖技術從其下方穿越鋪設，并可將管線設計在工程量***小的***佳地點穿過。

        可以高精度地控制地下管線的鋪設方向、埋深，并可使管線繞過未發現的地下障礙。

2.     非開挖都包含哪些技術?

答：（1）工程地質條件勘察技術

   （2）地下管線探測技術

   （3）管道內部檢查技術

   （4）水平定向鉆進技術

   （5）頂管/微型隧道技術

   （6）沖擊矛與夯管施工技術

   （7）管線原位修復與更換技術

3.     非開挖是***的嗎？何時可以挖？(經濟分析)

答：在以下情況下，非開挖施工的成本低于開挖施工成本，此時適宜進行非開挖：

     3 埋深大于3米；

     4 在繁忙的道路下；

     5 靠近現有的地下管線；

     6 在不穩定的地層中；

     7 在地下水位以下；

     8 在環境敏感地區；

     9 在工業和商業地區或住宅區。

4.     地下管線有哪些類型，試給出詳細分類？（第二章）

答：管線類型，也稱管道種類。

5.     地下管線的管材都有哪些？排水管道、燃?xì)夤艿?、熱力管道主要管材是哪些?/span>

答：管材主要有：鋼管、鑄鐵管、塑料管、鋼筋混凝土管、混凝土管。

排水管道：預知的混凝土管、鋼筋混凝土管、鑄鐵管、石棉水泥管、陶土管、缸瓦管。

燃?xì)夤艿溃憾酁殇摴?，其次是承插口的鑄鐵管和聚氯乙烯的塑料管。

熱力管道：無縫鋼管和鋼板卷焊管。其次也應用塑料管和鑄鐵管。

6.     認識以下管材嗎？PE，PP，PVC，GRP，HDPE

答：PE：聚乙烯；PP：聚丙烯； PVC：聚氯乙烯； GRP：玻璃鋼加強樹脂； HDPE：高密度聚乙烯。

7.     探測地下管線的目的和任務？（第三章）

答：查明地下管線的平行位置、埋深、高程、性質、規格、材質、埋設時間和產權單位，測繪地下管線圖。

8.     何謂金屬探測的主動源法與被動源法？

答：被動原是指工頻及空間存在的電磁波信號，被動源法是指利用被動源來研究地下管線與周圍介質的導電性、導磁性差異，進而達到探測管線目的方法。包括：工頻法和甚低頻法。

主動原則是通過發射裝置建立的場源。主動源法是指利用被動源來研究地下管線與周圍介質的導電性、導磁性差異，進而達到探測管線目的方法。包括：直接法、夾鉗法、感應法、示蹤法、電磁波法（地質雷達）。

9.     金屬管道的檢測方法有哪些？非金屬管道的檢測方法有哪些?

答：金屬管道的探測方法：電磁法、直流電法、磁法、地震波法、紅外輻射法。

    非金屬管道的探測方法：失蹤電磁法、預埋檢測帶法、電磁波反射法（地質雷達）、面波法（地震法）等。

10.  何謂工頻法？答：利用載流電纜所在有的工頻信號及工業雜散電流在電纜中的感應電流所產生的電磁場進行管線探測。

11.  何謂示蹤法？答： 將發射電磁信號的示蹤探頭或?qū)Ь€送入非金屬管道內，在地面上用接收儀器探測該探頭所發出電磁信號。

12.  何謂直接法？答：發射機一端接到被查金屬管線上，另一端接地或接到金屬管線的另一端，利用直接加到被查金屬管線的電磁信號對管線進行追蹤、定位。

13.  何謂夾鉗法?答：利用管線儀配備的夾鉗夾在金屬管線上，通過夾鉗把信號加到金屬管線上。然后用地面接收器對管線進行追蹤定位。

14.  何謂感應法?答：通過發射機發射協變電磁場，使地下管線產生感應電流，在其周圍形成形電磁場。通過接收機在地面接收管線所形成的電磁場，從而對地下金屬管線進行搜索、定位。

15.  紅外輻射探測法?答：通過測量地面在熱波段的輻射總能量，就可以求得地物表面的溫度微小差異，從而找到熱源所在。

16.  何謂地質雷達探測法？答：利用超高頻短脈沖電磁波在介質中傳播時其路徑、電磁場強度與波形隨通過介質的電性質和幾何形態的不同而變化的特點，根據接收到波的旅行時間（亦稱雙程走時）、幅度與波形資料來判斷管線的深度、位置和估算管線直徑的。

17.  何謂地震波法（面波法）？答：地震波法是在地面的某處進行人工激振，質點的振動以彈性波形式在地層介質中向四周傳播，當遇到某一有波阻抗的界面處，彈性波將發生反射并在地面被傳感器所接收。

18.  預埋檢測帶法?答：檢測帶內有金屬箔或金屬導線，他們在電磁場的作用下會產生感應電流，因此可以在地面上用一般電磁法探測到檢測帶的位置，從而達到探測非金屬管道的目的。檢測帶一般埋置在非金屬管道正上方的溝槽內，離地面約450mm。

19. 導向鉆進管線鋪設施工工序?

  鉆導向孔——〉擴孔——〉管線回拖

20.簡述導向鉆進原理?

  （1）導向鉆進是由導向鉆頭、鉆機、導向儀器的相互配合來完成的

  （2）若同時給進和回轉鉆桿柱，斜面失去方向性，實現保直鉆進

  （3）若只給進不回轉鉆桿柱，作用于斜面的反力使鉆頭改變方向，實現造斜鉆進

21.定向鉆孔設備的組成

 導/定向鉆機，鉆具，動力機組，導向儀

22.導/定向鉆機的結構組成？

 (1)液壓馬達驅動，可移動式回轉器 （2）液壓缸或液壓馬達驅動的給進/回拖機構

（3）雙夾持器擰卸鉆桿系統  （4）大多配備鉆桿自動存放和提取系統（5）裝載方式以履帶式底盤居多（6）錨固裝置使鉆機與土壤錨固，以防止鉆桿鉆進時鉆機移動。

23.導向鉆機的給進形式？

（1）單液壓缸給進/回拖機構 （2）液壓缸—鏈條（鋼絲繩）給進/回拖機構

（3）液壓馬達—鏈條給進/回拖機構 （４）液壓馬達—齒輪齒條給進／回拖機構

24.（空）

25.水平定向鉆進中的行走式定位系統由幾部分組成？各起什么作用？

（１）發射器　安裝在鉆頭之內，是一種無線電頻率發射電磁信號的裝置

（２）地面跟蹤接收器　通過對接收來的信號進行放大濾波、解調合解碼電路將解碼后的數據傳送給微處理器，微處理器將信號處理成：傾斜度、旋轉方位、　深度、溫度和電池狀態等信息

（３）遠程接收顯示器　顯示接收器上的傾斜度、旋轉方位和深度等信息

26.水平定向鉆可用于哪些環境問題的治理?

抽取地下水、土層氣化分離、游離產品的回收、生物治理、土層清洗和化學穩定、土層監測與取樣

27.水平定向鉆進中常見的技術困難與對策？(塌孔、鉆孔漏失、卡鉆)

塌孔－由于某些原因使孔壁上的巖石或土塊不同程度地掉入孔內成為塌孔。預防：１，調整并保持合適的泥漿密度和流變性能２，開泵、起下鉆不要過猛過快?。?，提高鉆進速度，縮短施工周期

鉆孔漏失－１，減小壓力激動，避免造成裂隙漏失?。?，使用低密度泥漿?。?，保持較小的泥漿上返速度　４，備足泥漿量

卡鉆－鉆孔漏失、塌孔處理無效都會導致卡鉆。包括粘附卡鉆，沉砂卡鉆、塌孔卡鉆、泥包卡鉆、縮徑卡鉆等。預防：保持泥漿性能良好、均勻、穩定，控制泥漿的固相含量，加入潤滑物質或潤滑劑。

28.何謂鉆孔頂角？鉆孔方位角？鉆孔深度？

頂角－鉆孔曲線上某點切線與鉛垂線的夾角

方位角—鉆孔曲線上某點切線在地面的投影與正北方向的夾角

深度—

29.非開挖鉆孔液的類型

清水、泥漿、化合物溶液、乳狀液、泡沫漿液、鹽水漿液

30.鉆孔液的性能指標

比重、固相含量、含砂量、流變性、濾失性、膠體率、ＰＨ值、潤滑性

31.鉆孔液的失水造壁性

在孔內液體壓力與地層孔隙流體壓力差的作用下，成孔液中的自由水通過孔壁孔隙或裂隙向地層中滲透，稱為成孔液的失水。失水的同時，成孔液中的固相顆粒吸附在孔壁上形成泥皮，稱為造壁。

32.砂礫層中鉆進的技術？

   在砂層、礫石，卵石以及破碎帶地層中鉆進，成孔的難度很大。這類地層稱為機械分散地層。由于顆粒之間缺乏膠結，鉆進時孔璧很容易坍塌。對于這類地層用泥漿或高粘漿液護壁，解決問題的關鍵是增加井壁顆粒之間的膠結力?？菪暂^大的漿液適當滲入并璧地層中，可以明顯增強砂、礫之間的膠結力.以此使孔壁的穩定性增強。提高漿液粘度，主要通過使用高分散度泥漿(細分散泥漿)、增加泥漿巾的粘土含量、加入有機或無機增粘劑以及采用高粘化合物鉆進粉等措施來現。細分散泥漿是含鹽量小于I%、含鈣量小于0.012%，不含抑制性高聚物的分散型泥漿。其組成除枯土、Na2CO3和水外，為了滿足成孔需要，往往加有提粘劑、降失水劑和防絮凝劑〔稀釋劑)。依所加處理劑的不同，可有不同種類，如鈉狡甲基纖維素泥漿、鐵鉻鹽泥漿、木質素、磺酸鹽泥漿和腐植酸泥漿等。高粘化合物鉆進粉的主材源于大分于天然植物、高分子礦物化合物或生物聚合物。經不同的化學處理加工，其品種繁多。這類粉劑產品在水中易溶，能形成粘稠性高的漿液。:

33.土層中鉆進對策？

在粘土、泥頁巖中鉆進，突出問題之一是孔壁的遇水膨脹、縮徑，甚至流散、垮孔。其原因是粘土、泥頁巖中存在著大量的粘土礦物，尤其是蒙脫石枯土礦物的存在，使孔壁粘土接觸到成孔液中的水份時，即發生粘土的吸水、膨脹、分散。這樣的地層又稱為水敏性地層。顯然，對于水敏性地層，盡量減少成孔液對地層的滲水，也就是降低成孔液的失水量以及增強孔壁巖土的抗水敏性、抑制分散是***為關鍵的問題。

34..如何順利穿越硬巖層？

              對于鉆進、擴孔而言，堅硬巖石有以下特點:

              (1)由于巖石堅硬、摩擦性強，鉆進時破碎巖石所需要的消耗大，進尺慢，鉆頭磨損厲害，容易發熱燒鉆。

              (2)鉆進堅硬巖石形成的井壁相對穩定，除了遇到較大的地層破碎帶，一般情況下不易發生像土層、泥頁巖和砂礫層那樣的坍塌垮孔。

              (3)由于硬巖鉆進多采用磨削方式碎巖，鉆屑顆粒細小，因而懸排鉆屑較為容易。

              對硬巖地層成孔液的設計應側重于增強潤滑性和冷卻性，減少固相含量以利于提高鉆速;而對成孔液的懸排能力和護壁性往往要求不高。

              就減小鋪管阻力而言，在許多地層中進行非開挖鋪管，經常遇到頂管、拉管的阻力較大，導致鋪管困難，有時甚至半途而廢。而解決這一難題的關鍵技術之一就是采用潤滑性能好的成孔液，使孔壁巖土摩擦系數顯著降低。

              潤滑減阻型成孔液可以分為乳狀液、聚丙烯酞胺漿液和乳化泥漿3種類型。

35.怎樣安全地穿越溶蝕性地層？

              溶蝕性地層以氯化鈉鹽層***為典型，其他還有鉀鹽、石膏、芒硝、天然堿等。這類地層又稱為水溶性地層，它們遇到成孔液中的水份就會發生溶解，使孔壁溶蝕掉，其結果經常導致孔眼超徑、垮塌。

              對付水溶性地層，主要從兩方面解決:一是降失水;二是降低成孔液對地層的溶蝕性。在基漿中加入與地層被溶物相同的物質，使溶解度趨于飽和，就是常用的治理溶蝕的方法。例如在巖鹽中成孔，采用鹽水漿液作為成孔液，防塌效果良好。

              為了使成孔液具有一定的粘度和重度，有時將鹽水和粘土粉復配成鹽水泥漿。它是粘土懸浮液中氯化鈉含量大于1%，或是用咸水(海水)配制的泥漿，靠氯化鈉的含量較大而促使粘土顆粒適度聚結并用有機保護膠維持此適度聚結的穩定粗分散泥漿體系。依含鹽量的高低，分為鹽水泥漿(一般含鹽量為3%^-7%)、海水泥漿(總礦化度一般為3.3%一3.7%)和飽和鹽水泥漿(氯化鈉約為33%一36%)鹽水泥漿的粘度低，切力小，流動性好，抗鹽侵，抑制巖鹽地層的溶解，抗粘土侵的能力強，抑制泥頁巖水化膨脹、坍塌和剝落的效果好。鹽水泥漿的配制有兩種情況:其一是先用淡水制備分散性泥漿，然后加鹽轉化為鹽水泥漿;其二是直接用咸水或海水配制泥漿。前一種情況相當于鹽侵后泥漿的處理，容易配制;后一種情況，由于膨潤土和普通粘土在鹽水中不易分散，故配漿困難。為此，對于用鹽水或海水直接配漿，宜用抗鹽粘土，如凹凸棒土、海泡土等。在非開挖鋪管施工中，有時會遇到嚴重漏失地層，成孔液無法循環返出孔口，從而造成鉆碴在孔內積淤和成孔液消耗劇增的不良后果。針對這種情況，采用低密度泡沫漿液可以有效解決之。泡沫漿液是含有大量氣泡的氣液分散體系。其中的液體為連續相.稱為基液;其中的氣體是分散相，常壓下的氣體總和體積可占到30%一90%。因此泡沫漿液的重量一般比同體積的水還要輕，密度可低到0.5kg/l以下。它用在低壓漏失地層中，***主要的成效是顯著減輕了向地層孔隙漏失的壓力，使成孔液不向或少向地層里漏失而保障正常循環。

36.畫圖說明頂管施工的原理。（簡述施工過程，地下地上設備，出土方式等）

37.試述頂管機、盾構與掘進機的區別？從后方構造、適用范圍、口徑、后期維護等方面考慮。

38.頂管施工中***為流行的三中平衡理論——氣壓平衡，泥水平衡，土壓平衡。

39頂管系統組成及其作用？

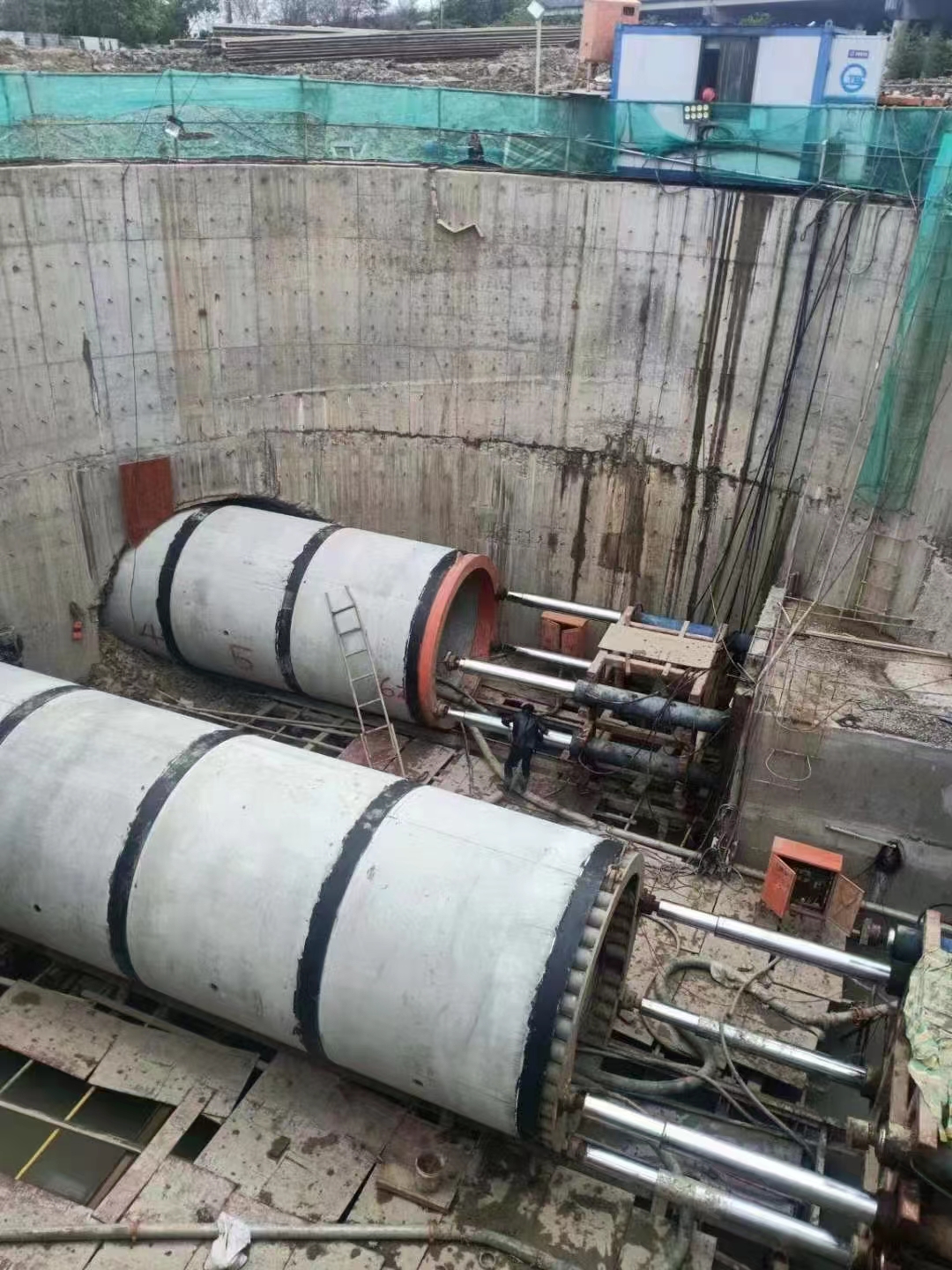

1.工作坑和接收坑： 工作坑也稱基坑。工作坑是安放所有頂進設備的場所，也是頂管掘進機的始發場所。工作坑還是承受主頂油缸推力的反作用力的構筑物。接收坑是接收掘進機的場所。有時在多段連續頂管的情況下，工作坑也可當接收坑用，但反過來則不行，因為一般情況下接收坑比工作坑小許多，頂管設備是無法安放的

2. 洞口止水圈

洞口止水圈是安裝在工作坑的出洞洞口和接收坑的進洞洞口，具有制止地下水和泥砂流到工作坑和接收坑的功能。

3. 掘進機

掘進機是頂管用的機器，它總是安放在所頂管道的***前端，它有各種形式，是決定頂管成敗的關鍵所在。在手掘式頂管施工中是不用掘進機而只用一只工具管。不管哪種形式，掘進機的功能都是取土和確保管道頂進方向的正確性。

4. 主頂裝置

? 主頂裝置由主頂油缸、主頂油泵和操縱臺及油管等四部分構成。主頂油缸是管子推進的動力，它多呈對稱狀布置在管壁周邊。在大多數情況下都成雙數，且左右對稱。主頂油缸的壓力油由主頂油泵通過高壓油管供給。常用的壓力在32MPa～42MPa之間，高的可達50MPa。主頂油缸的推進和回縮是通過操縱臺控制的。操縱方式有電動和手動兩種，前者使用電磁閥或電液閥，后者使用手動換向閥

5. 頂鐵

? 頂鐵有環形頂鐵和弧形或馬蹄形頂鐵之分。環形頂鐵的主要作用是把主頂油缸的推力較均勻地分布在所頂管子的端面上。? 弧形或馬蹄形頂鐵是為了彌補主頂油缸行程與管節長度之間的不足?；⌒雾旇F用于手掘式、土壓平衡式等許多方式的頂管中，它的開口是向上的，便于管道內出土。而馬蹄形頂鐵則是倒扣在基坑導軌上的，開口方向與弧形頂鐵相反。它只用于泥水平衡式頂管中。

6. 基坑導軌

 基坑導軌是由兩根平行的箱形鋼結構焊接在軌枕上制成的。它的作用主要有兩點：一是使推進管在工作坑中有一個穩定的導向，并使推進管沿該導向進入土中；二是讓環形、弧形頂鐵工作時能有一個可靠的托架。

7. 后座墻

? 后座墻是把主頂油缸推力的反力傳遞到工作坑后部土體中去的墻體。由于主頂油缸較細，對于后座墻的混凝土結構來講只相當于幾個點，如果把主頂油缸直接抵在座墻上，則后座墻極容易損壞。為了防止此類事情發生，在后座墻與主頂油缸之間，再墊上一塊厚度在200mm～300mm之間的鋼結構件，稱之為后靠背。通過它把油缸的反力較均勻地傳遞到后座墻上。這樣后座墻也就不太容易損壞。

8.推進用管及接口

? 推進用管分為多管節和單一管節兩大類。多管節的推進管大多為鋼筋混凝土管，管節長度有2m～3m不等。這類管都必須采用可靠的管接口，該接口必須在施工時和施工完成以后的使用過程中都不滲漏。這種管接口形式有企口形、T形和F形等多種形式。

9. 輸土裝置

 輸土裝置會因不同的推進方式而不同。? 在手掘式頂管中，大多采用人力勞動車出土；在土壓平衡式頂管中，有蓄電池拖車、土砂泵等方式出土；在泥水平衡式頂管中，都采用泥漿泵和管道輸送泥水。

10. 地面起吊設備

? 地面起吊設備***常用的是門式行車(hángchē)，它操作簡便、工作可靠，不同口徑的管子應配不同噸位的行車。它的缺點是轉移過程中拆裝比較困難。? 汽車式起重機和履帶式起重機也是常用的地面起吊設備。它們的優點是轉移方便、靈活。

11. 測量裝置

? 置于基坑后部的經緯儀和水準儀。? 使用經緯儀來測量管子的左右偏差，使用水準儀來測量管子的高低偏差。有時所頂管子的距離比較短，也可只用上述兩種儀器的任何一種。在機械式頂管中，大多使用激光經緯儀。它是在普通的經緯儀上加裝一個激光發射器而構成的。激光束打在掘進機的光靶上，觀察光靶上光點的位置就可判斷管子頂進的高低和左右偏差。

12. 注漿系統

? 注漿系統由拌漿、注漿和管道三部分組成。? 拌漿是把注漿材料兌水以后再攪拌成所需的漿液。注漿是通過注漿泵來進行的，它可以控制注漿的壓力和注漿量。管道分為總管和支管，總管安裝在管道內的一側。支管則把總管內壓送過來的漿液輸送到每個注漿孔去。

13. 中繼站

? 中繼站亦稱中繼間，它是長距離頂管中不可缺少的設備。中繼站內均勻地安裝有許多臺油缸，這些油缸把它們前面的一段管子推進一定長度以后，如300mm，然后再讓它后面的中繼站或主頂油缸把該中繼站油缸縮回。這樣一只連一只，一次連一次就可以把很長的一段管子分幾段頂。***終依次把由前到后的中繼站油缸拆除，一個個中繼站合攏即可。

14. 輔助施工

? 不同的頂管方式以及不同的土質條件應采用不同的輔助施工方法。? 頂管常用的輔助施工方法有井點降水、高壓旋噴、注劑、攪拌樁、凍結法等多種，都要因地制宜地使用才能達到事半功倍的效果。

15. 供電及照明

? 動力電一般380V。? 照明通常也有低壓和高壓兩種：手掘式頂管施工中的行燈應選用12V～24V低壓電源。若管徑大的，照明燈固定的則可采220V電源，同時，也必須采取安全用電措施來加以保護。

40分析敞口式、泥水式、土壓式、氣壓式頂管掘進機的特點、適用地層及各自的分類

敞口式：不含水的松軟地層以及硬地層|手掘，擠壓，機械，水力破碎

泥水式：N=5到50的各種地層。包括含水地層|普通泥水頂管，濃泥水頂管，泥漿式頂管

土壓式：從淤泥質土到砂礫層（N從0到50之間，含水量在20%到150%之間）他都能適應|泥土式（壓力保持，泥土加壓），泥漿式，混合式

氣壓式：不適用于滲透系數大于1X10-2CM/S的砂礫層。|全氣壓頂管，局部氣壓頂管

41工作坑和接收坑的構筑方法有哪些？它們是如何施工的？

鋼板樁法，沉井法，地下連續墻法，鉆孔樁法+高壓旋噴

42頂管常用管材有哪些？接口形式有哪幾類？

鋼筋混凝土管，鋼管，鑄鐵管，硬塑料管，玻璃鋼管

企口，平接口，F(xiàn)型接口

43試述泥水式頂管施工的施工過程？（平衡原理、系統組成、特點、適用地層、施工過程）

系統組成：掘進系統，進排泥系統，泥水處理系統，主頂系統，測量系統，起吊系統，供電系統，附屬系統

特點：優點—使用的土質范圍廣，在地下水壓力很高以及變化范圍較大時也可應用，對周圍土體擾動小可保持挖掘面的穩定，引起地面沉降小。相對其他頂管方法而言需要的總推力小可進行長距離頂進，用泥水管道輸土可連續進行，作業時進度快，作業環境好而且安全。

缺點-----土的運輸存放和處理相對困難，泥水處理設備往往噪音較大，作業場地大設備復雜而且成本高，在覆土層薄或遇滲透系數特別大的砂礫，卵石層，作業會很困難，甚至無法建立泥水壓力。

44濃泥水 式頂管機結構？特點？

包括：

刀盤是輻條式。刀頭突起，堅固耐磨，適應卵石層，進排泥口大，其直徑幾乎占了掘進機直徑的1/3左右，排泥系統無螺旋輸送機，無排泥管，，完全靠泥水倉的壓力把混有各種添加劑的濃泥水壓出，采用了一個圖書的氣閥來保持泥土倉內的壓力，泥水倉內的恒定壓力可比掘進機所處土層的地下水壓力高20000帕。

泥水倉內泥水濃度高，相對密度大，挖掘面穩定，施工后的地面沉降和隆起比普通泥水式頂管施工小，全土質使用，N=0到50的軟土以及礫石占有90%且滲透系數很大地層；不需對卵石進行破碎，可排除所有頂混凝土管口徑1/3的礫石；農泥水式頂管的推力低，尤其是在砂礫土中，適于長距離頂管和曲線頂管；管內氧氣充足，管內作業是真空吸泥過程中把管道內一部分空氣也吸走了，外面的新鮮空氣會不斷地補充近來，這樣不易產生管道內缺氧的現象；操作人員在掘進機內操作，不需要遙控操縱臺等一系列電氣附屬設備，從而使作業既經濟又可靠。

45土壓式頂管的平衡原理？土壓式平衡頂管機的特點？泥土倉內的壓力如何控制

土壓平衡式頂管在施工過程中，頂管掘進機與其所處土層地下水壓力和土壓力處于一種平衡狀態；他的排土量與掘進機推進所占去的土體積也處于一種平衡狀態。

適應面廣，從淤泥質土到砂礫層，（N從0到50間，含水量在20%到150%之間）他都能適應；施工可以在覆土較淺的情況（0.8倍管外徑）下進行；渣土的運輸，處理比泥水式頂管簡單方便；操作較泥水式頂管，氣壓式頂管方便，安全性比手掘式頂管高/46氣壓式泥水平衡頂管掘進機特點？

1）  適用直徑大 ，可用于頂管施工，也可用于盾構施工。

2）  分為泥水倉和工作倉兩部分，中間由隔板完全分開。進排泥管都設在掘進機的下部

3）  刀盤可伸縮傾斜。刀盤采用中心支承的安裝方式，刀盤是輻條式，沒有蒙板。輻條式刀架及刀盤中心都安裝有硬質合金的刀頭。刀盤有四臺油馬達驅動。在驅動裝置的中心兩側，各設有一臺油缸，該油缸可使刀盤前后伸縮。此外，刀盤驅動裝置的下方還設有一臺油缸，可以使刀盤在一定的角度范圍內前傾。該油缸伸長些，刀盤的前傾角度就小一些；反之，刀盤的前傾角度就大一些。這樣的設計是頂管掘進機中不太多見的。為達到此目的，設在隔板上的支承軸是一只較大的關節軸承。

4）  氣壓精確平衡。當泥水倉內全部充滿泥水時，開始將壓縮空氣放入泥水倉后面的氣壓倉。由于空氣相對密度遠比泥水輕，所以就把泥水從氣壓倉內逼出。其調節精度可達0.1kpa，非常精確。

5）  適應性與處理事故能力。刀盤在推進速度過快時，如果嵌進土里轉不動了，可以通過油缸把刀盤從土中推出來。還有，如遇到不同的土質，刀盤可以由油調節它的前傾角，以便使刀盤與土質相適應。

47微型隧道施工的特點

微型隧道施工是一種遙控可控制方向的頂管施工，主要用于鋪設精度要求較高 埋深較大的小口徑（小于900mm）管道，由于該法的管徑小，因而一般不設中繼頂進環節，一次連續頂進長度相對較短。

48 微型頂管的出土方式？

螺旋排土式    水力排土式   氣力排土式

49 管套式頂管施工的特點？

1 混凝土管和套管之間充滿了潤滑漿，而且這種潤滑漿幾乎沒有損失的，因此可充分發揮它的潤滑效果。使推力大幅度降低，從而使長距離一次推進得以實現。

2  地下水被管套封住，沒有滲漏，也沒有土砂流失，因此施工后的沉降極小。另外，即使在較長時間停止推進以后再起動，這時它的推力不會有太大的增加。

3  由于一次頂進距離相當長，可減少工作坑的數量或者可較方便地變更工作坑的地點。

50 何謂氣泡式頂管施工？有哪些特點？與加泥式土壓平衡頂管相比有哪些優點？

氣泡式頂管施工屬于土壓式頂管旋工的范圍，只不過它是利用一種特殊的發泡劑對掘進機土艙內的土進行改造，等土被輸送到外面時加入一種特殊的消泡劑使土還原的一種施工方法。

51 長距離頂管困難？

指每段連續推進的距離都在100m以上的施工。困難在于：

1. 管材強度?；炷凉芸箟簭姸葹?3MPa～17.5MPa，玻璃纖維加強管: 90MPa～100MPa，鋼管: 210MPa。

2. 后座墻承受力

3. 受到排土方式的制約。人工出土/水力輸送/電瓶車出土

4. 受到管徑大小的制約。長距離頂管的管經宜在1.8m以上。

5. 受到測量的制約。普通的激光經緯儀，其光點的直徑在?10mm以下，如果距離太長，光點的直徑將擴大，這就影響測量精度。如果增大激光的功率，又會對人體，尤其是對人眼睛造成傷害。

6. 長距離頂管會受到通風的制約。



19.

52距離頂管的技術措施？

排土方式：       頂進距離較長時，如果采用人工方式出土，則排土?xí)r間較長，對提高頂進速度不利。

較常用的排土方式有下速幾種：

–水利輸送（泥水式頂管采用此方式）

–輸土泵（泥水式頂管之外的頂管施工）

–電瓶車出土（大直徑土壓式頂管）

減阻措施：?頂管所需的頂進力決定于作用于切削刀盤的迎面阻力和管線與地層之間的摩擦阻力。

–在施工中形成一定的超挖量；

–對環狀間隙進行潤滑和平衡；

–當管道直徑≥DN/ID800時，也可以采用中繼站；

–當管道直徑≥DN/ID500，也可以將整個管線進行分段施工。

–其它減阻措施。

53 中繼間？

?中繼間安裝在一次頂進管子的某個部位，把這段一次頂進的管道分成若干個推進區間。在頂進過程中，先由若干個中繼間按先后程序把管子推進一小段距離以后，再由主頂油缸推進***后一個區間的管子，這樣不斷地重復一直到把管子從工作坑頂?shù)浇邮湛拥囊环N頂管施工手段。

?管子頂通以后，中繼間需按先后程序在折除其內部油缸以后再合攏。中繼間的結構主要由殼體、油缸、密封件等主要部件組成。

?中繼間油缸的供油有兩種方式：一種是利用主頂油泵通過高壓供油管把壓力油供到中繼間油缸；另一種是在中繼間附近安裝一臺中繼間油泵。

54 頂管掘進機控制系統都控制哪些方面？

一般采用自動控制的電液系統。

–機頭泥土倉壓力控制系統

–主頂壓力控制系統

–機頭導向糾偏系統

–泥漿泵及潤滑控制系統

–機頭繞自身軸旋轉控制系統

–安全保護系統（溫度、濕度、振動、有

害氣體、通風、防爆等）

? 以電氣為“神經”，以液壓為“筋肉”。

55 頂管頂進中偏差的測量與糾偏方法？

?頂管過程中，每隔一定時間（一般是每頂進1m）應測量標高和中心線一次。發現偏差時，除及時校正外，還應每頂進一個行程后，正式測量校正一次。

?測量首節管的管底標高一般用水準儀。測量管的中心線時，可在首節管內安裝特制的中線尺或目標靶，用經緯儀或激光儀進行測量，也可用“小線垂球延長線法”測量。

 56 隧道主要施工方法

1、 新奧法  2、掘進機法   3、盾構法   4沉管法  5 明挖法6 蓋挖法7  淺埋暗挖法

57 盾構掘進機的組成？

盾構掘進機一般由盾構殼、推進千斤頂、正面支撐機構、挖土及運輸組、襯砌拼裝機構、液壓系統、注漿系統和盾尾裝置組成。

盾構機的盾殼是由鋼板焊接成的殼體，在盾殼掩護下，進行土體開挖、襯砌拼裝等隧道施工的工序。盾殼可分為切口環、支承環和盾尾三部分。

58     構法施工的工藝流程？地上地下都有哪些設備？

(1)在盾構法隧道的起始端和終端各建一個工作井。

(2)盾構在起始端工作井內安裝就位。

(3)依靠盾構千斤頂推力(作用在已拼裝好的襯砌環和工作井后壁上)將盾構從起始工作井的墻壁開孔處推出。

(4)盾構在地層中沿著設計軸線推進，在推進的同時不斷出土和安裝襯砌管片。

(5)及時地向襯砌背后的空隙注漿，防止地層移動和固定襯砌環位置。

(6)盾構進入終端工作井并被拆除，如施工需要，也可穿越工作井再向前推進。

洞內設備：排水設備、通風設備、運輸設備、裝渣設備、電器設備、襯砌設備、工作平臺設備、背后壓漿設備。

 洞外設備：電力設備、通訊設備、低壓空氣設備、高壓空氣設備、土渣運輸設備

59 氣動矛施工？

氣動沖擊矛，在壓縮空氣作用下，矛體內的活塞往復運動，不斷沖擊矛頭，矛頭在土層中擠壓周圍土層，形成鉆孔并帶動矛體前進。隨著氣動沖擊矛的前進，可將直徑比矛體小的管線拉入孔內完成管線鋪設。

60 氣動矛適合的管徑、管材、地層、施工長度？

管徑：直徑 30~20030~200mmmm的各種管線；的各種管線；

管材： PVCPVC、、PEPE、、HDPEHDPE、鋼管、電纜、鋼管、電纜

適用地層： 適于均質非富含水地層，如粘土、亞粘土 適于均質非富含水地層，如粘土、亞粘土 等地層。 不適用于硬土層、大塊礫石以及含水地層。

施工長度： 10～100M

67.管道損壞形式及原因分析？

形式；裂紋斷裂（管道的外部壓力超過自身的承載力致使管道發生破裂。其形式有縱向，環向，復合三種），管道變形（管道的原樣被改變“只受用于柔性管”。變形比例=***大變形內徑/原內徑），管道堵塞（非自身管道附屬設施的物體在管道內聚集），泄漏（來源于地下的“按照不同的季節”或者來自于臨近泄水管的水從管壁接口及檢查井壁流出），位置偏移，磨損，腐蝕（管道內壁受到有傷害物質的腐蝕或管道內壁受到磨損，管道標準水位上部的腐蝕來源于排水管道中的硫化氫所造成的腐蝕。管道底部的腐蝕是由于水的影響）

68.管道內部檢查的手段有哪些？各自能檢測什么類型的損壞？

國外（電視檢測，光纖內窺鏡，聲納檢測，染色檢測，煙霧檢測，測漏堵漏環）；

國內（量泥斗檢測，標準牛檢測，地面塌陷判斷，井下通光檢測，污泥成分判斷，潛水員檢測）

聲納法：利用反射的高頻聲波來定位介質的非連續性                                 1?？梢詸z測被水或者淤泥覆蓋的部分2。可提供有關管道尺寸的數據（管道端面尺寸和形狀）3?？娠@示變形的程度和裂隙的大小

69.對目前國內外管道修復方法整理歸類？闡述主要方法的工作要點。

70.傳統內襯法？

答：就是將一根新的管線插入舊管內，然后在新舊管道之間的環形間隙灌漿的方法。

71.改進內襯法？

答：方法包括：縮徑法（直徑減小方法：冷軋法與拉拔法），變形法，軟襯法

72.何謂軟襯法？（工藝+樹酯+軟襯管）

答：也稱為原始固化法（CIPP），是在現有的舊管內壁上襯一層液態的熱固性樹脂，通過加熱（利用熱水，熱氣或紫外線等）使其固化，形成與舊管緊密配合的薄層管，而管道的過流斷面沒有損壞，但是流動性能大大改善了。使用這項技術修復的管道壽命可達到30—50年

73.翻轉法？

是軟襯管進入的一種方法，具體概念沒有找到，呵呵

74.管片法？

答：是使用預制的扇行管片在大口徑管道內直接組合而形成內襯

75.纏繞法？

答：借助螺旋纏繞機，將PVC或PE等塑料制成的，帶連鎖邊的家PVC條帶纏繞在舊管的內壁上形成一條連續的管狀內襯層。

76.澆注法？

答：主要用于修復大口徑（大于900mm）的污水管道。施工時，先在污水管道的內壁固定加筋材料，安裝鋼模板。然后向鋼模板后注入混凝土和膠結材料以形成一層內襯。

77.噴涂法？

答：主要用于管道的防腐處理，也可用于在舊管內形成結構性內襯。不存在支管的連接問題；施工速度快，過流斷面的損失??；可適應管徑，斷面形狀，彎曲度的變化；要求管道的結構完好。

78.化學穩定法？

答：主要用于修復管道內的裂隙和空穴，以形成管道內表面或穩定管道周圍的土層

79.密封法？

答：是通過向滲漏點注入樹脂或漿液以防止進一步滲漏的施工方法（環氧樹脂或聚氨基甲酸樹脂）

80.補釘法？

答：施工時，將長度為1~3米的襯管包扎在一個可膨脹的滾筒上，用絞車?yán)氪迯?fù)的部位。然后利用壓氣使?jié)L筒膨脹，與舊管緊密接觸，待樹脂固化后（可在常溫下固化或利用熱水或蒸汽加速固化過程），釋放壓力使?jié)L筒收縮并收回。

81.鉸接管法？

答：可用于修復嚴重變形的管道。它使用一種整圓裝置（可膨脹的套筒或機械式支柱）使變形的管線先恢復原來的形狀，然后用密封，補丁，灌漿等方法進行修復。

82.機器人法？

答：遙控的修復裝置（機器人）來進行各種工作的方法，例如：切割管道的凸出物（包括樹根），打開管道的側向分支孔，向裂隙內注漿等。

83.管線更換方法有哪些？

答：吃管法，爆管法（氣動爆管法，液壓爆管法，拉管法和裂管法和切割爆管法）

84.吃管法？

答：使用特殊的隧道掘進機，以舊管為導向，將舊管連同周圍的土層一起切削破碎，形成相同直徑或更大直徑的孔，同時將新管頂入，完成管線的更換

85.爆管法？

答：又稱碎管法或脹管法。在舊的管道中放置一個爆破工具使舊管膨脹破碎，同時牽引鋪設新的管道（適應于脆性材料制成的管道，新管道通常由聚乙烯制成）

分類 ：氣動，液動，切割爆管法

86.氣動爆管法？

爆管設備使用一個標準的氣動錘，外帶一個特殊的外客，在工具的前端固定兩個由液壓驅動的碎管臂。碎管臂可以遙控，并可以施加壓力以克服難以破碎的接頭和周圍介質。標準空氣壓縮機，液壓絞車提供氣動錘動力。

87.液動爆管法？

其工作循環為擴張，收縮和拉管三個工序的重復，直至將整段舊管全部更換為新管位置。

88.切割爆管法？

答：工具主要由液壓動力機，切削刀片和擴孔器組成。施工時，在動力機強大的牽引力的作用下，切削刀片沿著舊管道將其切開，連接在切削刀片后的擴孔器緊接著將切開的舊管道撐開并擠入周圍的土層，將連接在擴孔器后的新管拉入舊管所在的位置。
