一、施工工藝

二、泥漿配置

泥漿是水平定向鉆穿越工程中非常重要的因素，可以說泥漿的質量，很大程度上，決定了定向鉆施工的成與敗。泥漿一般由水、膨潤土及泥漿添加劑等配成，根據穿越工程的實際情況，泥漿的成分配比需要作適當，調整泥漿的質量，主要從以下三個方面來控制：

2、膨潤土。宜用鈉膨潤土，不使用鈣膨潤土

如果地質情況復雜、穿越直徑和長度較大，對泥漿的性能要求就高，相應要采取不同的措施，通過添加泥漿添加劑改善泥漿性能，以確保能夠穿越成功。

（1）泥漿具有適當?shù)恼扯群土鲃?dòng)性，攜帶鉆屑能力強，使鉆屑在孔底呈懸浮狀態，通過泥漿的流動使鉆屑能夠順 利返出地面。

（3）泥漿具有較強的潤滑性能，為管線回拖提供有效的 潤滑作用，特別是當穿越長度較長，加入潤滑劑降低摩擦系數可以降低管線的回拖力。

2.2常用泥漿化學處理劑

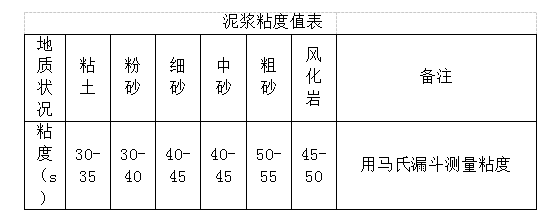

2.3泥漿在不同地層的配置

其主要特點：成孔性好，可鉆性好，鉆具在土中旋轉推進、造斜和出土都能比 較好的成孔，不易坍塌，是***適宜穿越的地層。

在一般的條件下，采用上面的配合比；施工中要根據現場的實際情況進行適當?shù)恼{(diào)整。

其主要特點：成孔性一般，易塌、易漏失、吸水能力強。導向孔和回?cái)U(kuò)孔時極易坍塌，泥漿含砂量高造成機具對巖屑的重復破碎，機具和設備磨損較重。

在一般的條件下，可采用上面的配合比；施工中要根據現場的實際情況進行適當?shù)恼{(diào)整。

成孔性極好的泥巖，這類巖層在管徑小、距離短的情況下，一般用清水就可以完成工程，但建議在清水中添加一些堿，提高造漿率和攜帶懸浮能力，能使工程更加順利的完成。

三、鉆導向孔的原理

按照設計圖紙的入土點的角度，在動力頭的作用下，鉆頭帶動鉆桿旋轉前進，利用人工磁場法是在穿越中心線兩側布設閉合導線圏，通電后形成外加磁場，用以對控向參數的復核。人工磁場可不受任何外部磁場的干擾，準確1-3=1-1*9/10+2*9-7=3反映鉆頭所在的具體位置，左右偏移量和穿越點高程情況，人工磁場測得的數據是探頭所在位置的真實反映，使用GPS對地面測向、定位，使兩條邊線相對于中心線對稱，以進行穿越中心線兩側磁場線圈閉合，***終從出土點鉆出。

四、施工過程中注意的問題

4.1設備就位、安裝、調試

定好穿越長度后，根據入土點、入土角度結合現場實際情況使鉆機準確就位。鉆機設備、泥漿設備安裝完成后，對設備進行調試、檢查、確保設備安全運行。導向設備儀器安裝完成后，對其進行校準，確保導向孔的精度

4.2導向孔鉆進

司鉆認真記錄鉆進過程中的扭矩、推力、泥漿壓力。以便對地質情況有所了解，為擴孔器孔徑及類型的選擇提供依據，根據施工經驗對擴孔速度進行控制。

擴孔次序：根據管徑、鉆機噸位及地質條件確定每級擴孔器的選擇，一般擴孔至管徑的1.3~1.5倍，根據扭矩及拉力的大小決定是否需要清孔。

鉆桿必須確保連接到位、牢固才可回?cái)U(kuò)，以防止回?cái)U(kuò)過程中發生脫扣事故。

回?cái)U(kuò)過程根據不同地層地質情況以及現場出漿狀況確定回?cái)U(kuò)速度和泥漿濃度及壓力，確保成孔質量。

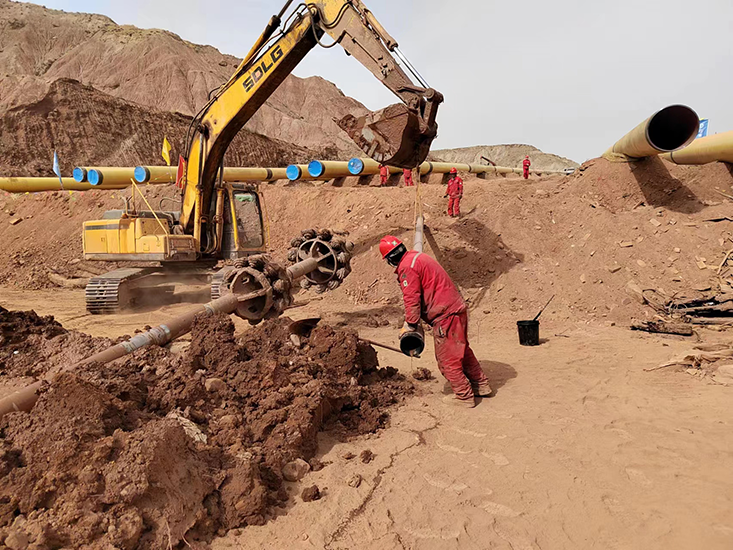

4.3擴孔

在擴孔和回拖過程中控制鉆進速度，不宜忽快忽慢、甚至停鉆，這樣會導致所擴孔徑嚴重變形，在軟硬交界的地層中尤為明顯，因此在施工過程中要保持勻速，當因故停鉆時要定時活動鉆具。

根據各種不同土質配制不同濃度的泥漿，使其擴孔時回拖力的數值和扭距值控制在鉆機正常工作參數之內?；?cái)U(kuò)過程根據不同地層地質情況以及現場出漿狀況確定回?cái)U(kuò)速度和泥漿濃度及壓力，確保成孔質量。

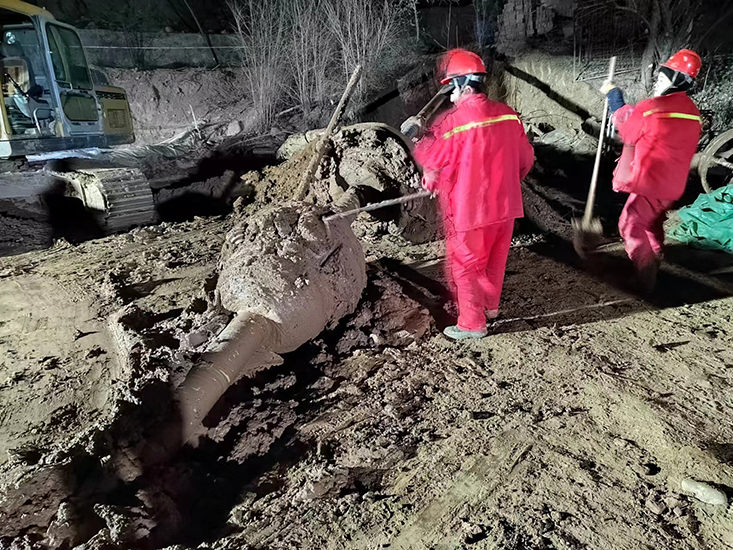

4.4回拖

原則上要求擴孔（或清孔）與鋪管一氣呵成，中間不允許有長時間的非作業停頓。

回拉鋪管過程中，要密切注意拉力、扭矩、水壓等參數的 變化，同時還要隨時關注現場有無異常情況出現，及時處理多余的泥漿。拉管中要派專人負責裝卸及運輸鉆桿，以保持整個拉管作業的連續性。入土和出土之間密切配合，用對講機互通信息，隨時保持聯系。

回拖管材

管線回拖快慢三個因素：

泥漿從擴孔器流出后假如保留在了孔中，經過鉆頭的攪拌作用形成濕滑的泥，后面拖的管材經過時將起到一個很好的潤滑作用，這樣就減小了回拖阻力?；赝瞎懿臅r(shí)出土坑中不停地有泥漿流出，那孔的失水量一定很小，潤滑作用就好。

不論是清水、泥漿，在擴孔時會切削下鉆屑，水或泥漿 與這些鉆屑攪拌后就會使其性能改變。如果鉆屑造漿性能本身就很良好的話，就會使原來的水或泥漿長時間保持性能，但如果造漿性能不好就破壞了原泥漿的效果，大大地降低了流動性、攜帶孔內殘余物和潤滑的作用，會使回拖力大為上升。

管材越長時摩擦距離越長，回拖阻力越大。

五、施工經驗

5.1鉆桿方面

鉆桿的傾角遠大于了鉆機塔架的傾角，加鉆桿時由于兩根鉆桿的夾角不同，絲扣不能對正，斜著往上擰，絲扣嚴重受損。

定期對鉆桿進行檢查，如磨損，鉆桿損傷、嚴重彎曲等，并做相應標記。

動力頭絲錐強度提高，那薄弱環節就不在該處而在孔內的鉆桿上了，動力頭絲錐保住了，卻把孔中的鉆桿扭斷了。

導向工作是定向鉆鋪管中的一個***。雖然從施工流程來看只是一個施工環節，但是整個工程從擴孔、清孔、拖管都無一不受導向軌跡的影響。在導向施工前要做到“胸有成竹 ”，事先計劃好所需的軌跡數值，使整個軌跡盡量形成一條平滑的曲線，不宜猛糾硬調。

拖管時由于客觀原因***，中途需要停頓，這時要隔一段時間向孔中送一次沖洗液，不能使孔內壁的殘留鉆屑失水后抱死管材。

為了避免不必要的損失，提高水平定向鉆鋪管工程施工的成功率，保證管線鋪設的質量達到設計要求，我們應該對施工不斷進行經驗總結，它包括以下五個方面內容：

回拉管材時，鉆機是不能移動的，而一般情況下，鉆機的自重根本無法與鋪管的回拉力相抗衡，因此鉆機必須用地錨固定住。

5.4.2 鉆具方面

U形環屬易損件，一般情況下使用的是國外進口產品，因?yàn)橛行﹪a(chǎn)U形環強度不如進口U形環的強度大，容易拉斷，使用壽命短，耐久性也不好。U形環上的固定螺母要用扳手?jǐn)Q緊，并且要插上插銷，防止松動脫落。

5.4.3 擴孔方面

如果沒有清孔或清孔不徹底，拉管時會帶出大量的殘余泥土，影響 施工場地，并且會大大增加拉管的回拖阻力。

（2）孔內的暢通情況

在正常拉管情況下，一般會有返漿現象出現。一般是開始返漿發生在尾部，當回拉到只剩下三四根鉆桿時，前面才會出現返漿。

5.4.4 泥漿方面

（2）關于泥漿的配比：非開挖泥漿的PH值一般應該保持在8～10 。根據砂層、粘土層等各種不同的土層情況，應采用不同的配合比，回拉鋪管中泥漿的作用要引起足夠的重視。

5.4.5 管道防腐層

防腐層的質量問題，一直伴隨著管線回拖安裝的全過程。在定向鉆的回拖過程中，管線一直處于滑動摩擦中。例如鋼管，如果防腐層的質量不好，特別是補口的質量上不去，很容易造成收縮套和補傷片的損傷，從而導致回拖后的管線防腐質量事故。

這就要求我們?cè)诨赝线^程中檢查墊管架的質量，主要是牽涉到成品管線的防腐層質量問題。再看看出土坑內有沒有影響防腐層質量的因素。如坑底和坑壁有沒有突出的石塊、樹根等。
