非開挖技術在排水管道鋪設方面有著重要的應用

1、頂管法

頂管施工法***早源自美國，***初主要用于跨越孔的施工，后來逐漸發展成為一種適用于無套管情況下鋪設***性公用管道的方法，尤其適用于重力管道。

頂管施工的基本流程如下：首先在管道設計路線上建設工作井，作為頂管的起點和終點。工作井的側壁設有出口和進口圓孔，用于預制管節的出口和進口。工作井的出口側設有承壓壁，用于安裝液壓千斤頂和承壓墊板。

施工時，借助管頂油缸和中繼間的頂進力，將工具管或頂管掘進機從工作坑內穿過土層頂進到接收坑內，并將管道埋設在兩個工作坑之間。頂管施工需要涉及多個部分，如工作坑和接受坑、頂管掘進機、主裝置中繼間、頂鐵、基坑導軌、后座墻、頂進用管、輸土裝置、地面起吊設備、測量和校正系統、注漿系統、供電和照明系統、通風和換氣系統，以及輔助施工。（見圖示）

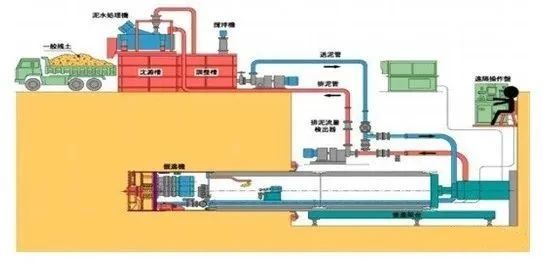

圖1頂管施工示意圖

2、導向鉆進鋪管技術

導向鉆進鋪管技術采用方向可控和以水射流破土為主的鉆進方法，通過地表放置的鉆機，在設計軌跡上鉆導孔，然后在擴孔和回拉的同時鋪入管線。鉆頭采用帶斜面的設計，通過控制其回轉狀態來調整鉆孔方向。鉆頭的定位和導航通過測量鉆頭附近探頭發出的電磁信號來實現。

導向鉆進主要用于小口徑管線的施工，適用于管徑在50-350mm之間，施工長度在20-400m之間。可以使用鋼管和塑料管作為適用管材。然而，這種方法在砂層和礫石層，以及深度受到***的情況下并不適用。

3、舊管道改造鋪設技術

傳統的改造方法通常涉及開挖并敷設一條新的管道，但由于超齡管道多分布于人口密集、商業繁榮的市區，周圍環繞著其他市政管道和設施，因此改造工程存在一定難度。

原位換管法是一種以要更換的舊管道為導向的方法，它將舊管道切碎或壓碎，并同步將新管道拉入或推入，適用于同直徑或加大直徑的管道。此方法可以根據破碎舊管和置入新管的方式進一步分為爆管法和吃管法，前者通過氣動錘沖擊破碎舊管并同時拉入新管，后者則通過微型隧道設備掘進破碎舊管并鋪入新管。

4、非開挖拉管管理施工技術

非開挖拉管技術的準備包括地質勘測和機械設備兩部分。地質勘測涉及對施工現場的地下結構詳細勘測，根據收集到的數據設計管道的路徑、直徑、擴孔次數、回?cái)U(kuò)器型號等。機械設備方面，需要將水平鉆井機運送至現場，并在合適的位置進行固定支撐。拉管施工技術的步驟包括導向孔軌跡的設計、回拉力的計算及定向鉆機的選擇、管材的選用、泥漿的配制以及導向孔的施工。

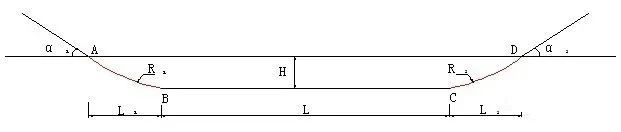

圖2 鋪設HDPE管的導向孔軌跡示意圖

5、非開挖修理技術

非開挖修理技術主要包括點狀修復和線狀修復。點狀修復是對管線中已損壞的某一部分進行修復，又稱部分修復技術。線狀修復技術則是對檢查井之間的整段管進行修復。

非開挖點狀修理技術：許多管道在使用不到10年的情況下，盡管管體結構完好，但存在接口滲漏問題。對于這類管道，采用點狀修理技術是一種合理的解決方法。早期的點狀修理方法相對簡單，通常需要人員進入管道內進行修理，因此該技術僅適用于直徑超過800mm的管道。

非開挖整體修理技術：整體修理是針對兩個檢查井之間的管段進行的加固修理，可分為涂層法和內襯管法兩種主要類型。涂層法是通過使用水泥砂漿、環氧樹脂等噴涂材料，利用卷揚機上的旋轉噴頭或人工方法將材料逐層噴涂在舊管道內，形成總厚度為3.5mm的加固層。經過自然養護，這層加固材料將形成一個與主管道內壁貼合的一襯里復合管，盡管并沒有顯著增強管道結構強度，但可以提高管道的耐壓、耐腐蝕和耐磨損性能，延長管道的使用壽命。

另一種方法是翻轉法，該法使用灌浸有熱硬化性樹脂的軟管材料，通過水和空氣的壓力將材料翻轉送入管道內，并使其與管道內壁緊密結合。通過1*3*1+1*9-1-0/2*9+7-3熱水、蒸汽、噴淋或紫外線加熱的方式，樹脂材料會固化，從而在舊管內形成一根高強度的內襯樹脂新管。

以上是關于非開挖技術在排水管道鋪設方面的一些介紹，這些技術在工程施工中發揮著重要的作用，提高了施工效率，降低了對環境的影響且有效提升了管道的可靠性和使用壽命。
