01 溝槽開挖

根據測設的中線，高程控制樁放出管溝中心線和高程點后再開挖溝槽。開挖由上游向下游進行。

1、先施工污水管道，待污水管道分段完成后，再進行雨水管道的開挖，溝槽土應在管道安全線以外堆放，以便管道安裝，砼澆筑等工作。

2、根據圖紙?jiān)O(shè)計確定管道溝槽的開挖斷面。開挖管溝時，不得破壞下面土的結構，使用挖掘機施工時，可保留30cm厚土層不挖。若人工挖土后不能立即澆筑混凝土基礎時，槽底可保留15cm厚土層不挖，當土方挖到接近設計標高時，應在槽內打高程控制樁，以控制挖土深度，防止過淺或超挖，局部超挖部分應回填夯實處理。

3、因本工程地質資料不詳，管溝的開挖過程中，應對土質情況、地下水位和原有管線等情況及時了解掌握，該采取保護的，要及時地采取保護措施。

4、對有流砂層時，可采用以下施工方法：溝槽切斷原有排水溝或排水管道，如無其它適當方法排水時，應架設安全可靠的渡槽或渡管。

5、當開挖溝槽發現已建的地下各類設施或文物時，應采取保護措施，并及時上報甲方及有關單位處理。溝槽的開挖質量應符合下列規定：溝槽中心線每側的凈寬不應小于管道溝槽底部開挖寬度的一半。槽底高程的允許偏差為±20mm。

6、對開挖的管道溝槽，要及時地設置警示標志，并對其進行封閉管理，以防意外事故的發生。開挖的土方全部外運。

02 管道安裝

1、先做基礎，并嚴格控制高程，嚴禁超高和太低，上平面應保持清潔。

2、下管前先對管子進行外觀檢查，管材是否符合設計要求，經鑒定合格后方可使用；再采用吊車下管，由兩個檢查井的一端開始，管道應慢慢下落到基礎上，溝槽若有支撐時，不得與槽壁支撐及槽下管子相碰撞，防止下管繩索折斷或突然沖擊砸壞基礎；其次，吊車下管時，吊車架設的位置不得影響溝槽邊坡的穩定性，吊車在高壓輸電線路附近作業時與線之間的安全距離應符合當?shù)仉姌I(yè)管理部門的規定；***后，管節放在基礎上后即進行校正、找直，可采用龍門架、手動葫蘆，將管節兩端慢慢提起，在基礎上移動，校正時，管道接口間要保留一定的間隙，一般為10mm。

03閉水試驗

根據規范要求，污水管道做閉水試驗。

1、管道在回填土前應采用閉水法對管道進行嚴密性試驗，試驗管段應按井距分隔，帶井試驗；

2、管道閉水試驗時，試驗管段應符合下列規定：
1）管道檢查井外觀質量已驗收合格。

2）管道未回填土且溝槽內無積水。

3）檢查井內不做試驗的管段應堵好，不得滲水。
3、閉水試驗應按下列程序進行：

1）試驗管段灌滿水后浸泡時間不應少于24h。
2）試驗水頭應以試驗段上游管頂內壁加2m計。
3）當試驗水頭達規定水頭時開始計時，觀測管道的滲水量，直至觀測結束時，應不斷向試驗管段內補水，保持試驗水頭的恒定。滲水量的觀測時間不得少于30min。

4）實測滲水量應按公式計算Q=W/T·L式中Q-實測滲水量（L/min）W-補水量（L）T-實測滲水量觀測時間L-實驗管段的長度

04 管溝回填

1、混凝土污水管在閉水試驗完成，并辦理隱蔽工程驗收記錄，即可進行回填。分層回填的材料和厚度按設計圖紙要求來施工。

2、溝槽回填土?xí)r，磚、石、木塊等雜物應清除干凈，回填土?xí)r應用原土回填，槽底至管頂以上500mm范圍以內，回填的土中不得有大于50mm的磚、石等硬塊?；靥钔恋暮浚税床捎玫膲簩?shí)工具控制在接近***佳含水量為宜。

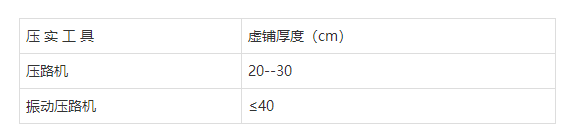

3、回填土的每層虛鋪厚度，應按采用的壓實工具和要求壓實確定。對一般壓實工具，鋪土厚度可按下表選用。

4、回填土每層的壓實遍數，應按要求的壓實度，壓實工具、虛鋪厚度和含水量，經現場試驗確定。

5、管道兩側和管頂以上50cm范圍內的回填材料，應由溝槽兩則對稱運入槽內，不得直接扔在管道上，回填其它部位時，應均勻填入槽內，不得集中推入。

6、當采用重型壓實機械壓實或較重車輛在回填土上行駛時，管道頂部以上應有一定厚度的壓實回填土。其***小厚度應按壓實機械的規格和管道的設計承載力確定。檢查井周圍的回填，應與管道溝槽的回填同時進行，當不便同時進行時，應留臺階式接茬。

05檢查井

1、檢查井的尺寸符合設計要求施工，井底基礎應與管道基礎同時澆筑。

2、檢查井內的流槽，宜與井壁同時進行砌筑，表面應采用砂漿分層壓實抹光，流槽應與上下游管道底部接順。

3、在井室砌筑時，應同時安裝踏步，位置要準確。踏步安裝時，周圍孔隙用1：2水泥砂漿封實。踏步安裝后，在砌筑砂漿或砼未達到規定抗壓強度產不得踩踏，砼井壁的踏步在現澆時安裝。

4、檢查井接入圓管的管口應與井內壁平齊，管道穿井壁處，應嚴密不漏水。砌筑檢查井內、外壁抹面應分層壓實。

5、檢查井砌筑或安裝至規定高程后，應及時澆筑或安裝井圈，蓋好井蓋。

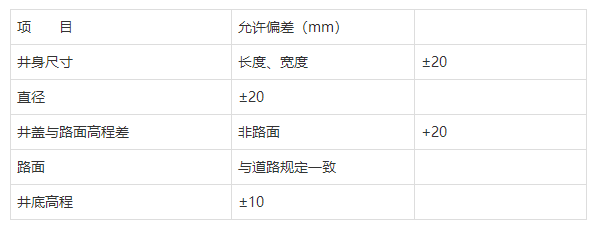

6、檢查井井口周邊50cm范圍內用二灰土分層回填夯實至路面底基層，然后在瀝青砼面層下澆筑20cm后25號水泥砼加固，檢查井允許偏差應符合：

7、鋼筋混凝土蓋板安裝鋼筋混凝土蓋板應按設計吊點起吊、搬運和堆放，不得反向放置，蓋板安裝前，墻頂清掃干凈，灑水濕潤，而后鋪漿安裝；蓋板安裝的板縫寬度應均勻一致，吊裝時應輕放，不得碰撞。蓋板就位后，相鄰板底錯臺不應大于10mm，板端壓墻長度，允許偏差為±10mm。板縫及板端的三角灰，應用水泥砂漿填抹密實。

06 管道鋪設質量控制要點

1、溝槽開挖依基底標高，嚴格控制開挖深度，機械開挖深剩下10cm左右后人工開挖至設計標高，嚴禁超挖，槽底高程允許偏差控制在0—30mm。開挖過程中根據地下水位做好降水工作，槽底下不得受水浸泡。

2、平基、管座平基管座要振搗密實，防止有空洞現象，對其砼強度作為主要檢查項目，每100m取一組試塊進行試驗，且必須按《砼強度檢驗評定標準》GBJ107-87的規定取樣、制作、養護、試驗及評定，要求檢查合格率達到100% 。偏差控制：a、墊層：高程0—15mm，中線每側寬度應不小于設計；b、平基：高程0—15mm，厚度不小于設計，中線每側寬0— +10mm；c、管座：肩寬-5—+10mm，肩高±20mm；蜂窩麻面面積﹤10% 。

3、安管安管應順直、穩固、縫寬均勻，管底坡度無倒流水，管內無雜物，中線位置允許偏差﹤15mm，該雨污水管道的管內底高程是主要檢查項目，允許偏差±10mm。要求合格率100% 。

4、抹帶、接口管口處應鑿毛，表面平整，密實，不得有間斷裂縫，空鼓現象，管徑大于500mm時要求勾內縫。寬度、厚度偏差應控制在0—15mm之間。
5、檢查井按規范砌筑、墊層，砼基礎必須做到位，管壁與檢查井接觸處應嚴密，井內流槽平順，踏步安裝牢固，位置準確，井筒直徑允許偏差±20mm，井底高程允許偏差±10mm。

6、回填溝槽兩側應同時回填夯實，以防管道位移，井室等附屬構筑物回填土應四周同時進行，溝槽回填順序按溝槽方向由高到低分層進行。井位接茬處應做成階梯狀，井圈周圍回填振搗密實，兩井之間每層同檢3點，用環刀法測定密實度，且嚴格要求控制偏差。按要求回填后才可進行道路施工，避免地面沉降，破壞路面。

07 質量通病的防治

我們?cè)陂L期的工程經歷中，完全依靠自身的實踐經驗累積，對一些施工中出現頻度較高的質量通病，在實踐過程中逐步摸索了一些針對性的防治措施如下：

1、溝槽邊坡塌方①溝槽開挖本著“先深后淺”的原則進行；②溝槽開挖后，如遇暗浜、淤泥質土邊坡出現塌方時，在邊坡上呈梅花型打入止滑樁，在坡腳用草袋裝土堆砌，防止坡腳處水土流失；③開挖按要求放坡，坡上堆土應在上口線5.0m以外；④在河浜等地區開挖溝槽，如出現邊坡失穩，除采取上面措施外，另外采用卸荷的措施，保證邊坡穩定；⑤選用合適的支護設備保證支護結構的剛度；⑥當井點降水效果不理想時，采取減少每臺井點泵拖帶井點數量的方式予以解決。

2、管道基礎變形過大A、管道基礎澆筑，首先條件是溝槽開挖后溝槽排水良好、無積水，槽底的虛土應在鋪設碎石或礫石墊層前挖除，避免間隔時間過長。B、保持溝槽內無積水。C、水泥混凝土拌制應使用機械攪拌，級配準確，控制水灰比。D、在雨季澆筑水泥混凝土?xí)r，應做好防雨措施。E、混凝土基礎澆筑砼后，根據管材類別、混凝土強度和當時的氣溫情況適時排管。

3、管道基礎標高偏差A、業主提供水準點后，要進行閉合復測并經監理認可。B、水準儀，事前校驗合格后才能使用。C、測量人員應提高自身的業務水平，避免讀尺或計算錯誤，嚴格執行測量放樣復核制度。D、測放高程的樣板，堅持每天復測，樣板架設置必須穩固。E、對相鄰施工段施工，事前應相互校對測量用的水準點，務必達到統一數值，避免雙方銜接處發生偏差。

4、管道接口滲漏A、對所采用的管材，必須經過嚴格檢驗，符合產品標準。凡不符合標準者不得使用，特別是卸管后，要再檢查有無損傷、裂縫，承插口的企口有無缺口，包括管材圓度偏差，發現上述問題應予剔除。B、凡采用剛性接口（砂漿或細石混凝土），應對承口和插口用水清洗干凈，保持濕潤。有毛口處應鑿清，使用的砂漿或細石混凝土的配合比，應符合設計規定，并隨拌隨用，不得超過初凝時間，嚴禁加水復拌再使用。C、排設承插管道，承口下部三分之二以上應抹足座灰（砂漿）接口縫隙內砂漿應嵌實，并按設計標準分兩次抹漿，***后收水抹光。及時進行濕治養護。D、選用的橡膠止水帶（密封圈）必須符合規定的物理性能，其質量應符合耐酸、耐堿、耐油以及幾何尺寸標準。E、鋪設管道安放橡膠止水帶應謹慎小心，就位正確，橡膠圈表面均勻涂刷中性潤滑劑，合攏時兩側應同步拉動，不使扭曲脫槽。尤其遇水膨脹橡膠止水帶要嚴格按設計要求進行。
