1、工程概述

本次軟硬交接地層水平定向穿越技術應用于浙江滬昆鐵路穿越工程，本工程設計管道規格D610×11.9mm直縫雙面埋弧焊鋼管，設計壓力為4.OMPa，原設計穿越長度為570m，穿越曲線中間段經過約140m長的溶結凝灰?guī)r，溶結凝灰?guī)r兩側曲線各經過200m左右的淤泥質粉質粘土，其中粉質黏土、淤泥質粉質黏土，土質較均勻，標貫基數很低，局部呈流塑狀態；熔結凝灰?guī)r，呈厚層狀，節理裂隙發育，巖芯破碎，巖質極硬，硬度***高達156MPa，整個穿越地層呈現出中間堅硬，兩端相對非常松軟這樣軟硬軟交接的格局，而且穿越軟硬交接地層上方正好是滬昆鐵路通過點，根據業主要求穿越段所經過的鐵路沿線***不允許出現冒漿，這種特殊地質和特殊要求的穿越工程目前國內還未有現成的經驗可以借鑒，國內多家非開挖施工隊伍都因此望而卻步。
此項非開挖工程主要存在如下技術難點：
(1)由于地層呈現軟硬軟結構，按照常規施工工藝，導向孔施工需要分別采用兩套不同的鉆具組合，巖石鉆具組合為泥漿馬達+9 1/2鉆頭穿越巖石地層；軟土層鉆具組合為5”鉆桿+7”無磁鉆鋌+BHA+鉆頭的鉆具組合。在施工中根據地層頻繁更換鉆具組合，很可能因為軟硬交接地層地質不均造成鉆具在退出更換后無法進入原孔。
(2)同樣，擴孔時，兩種地層也要分別采用適應兩種不同地質施工的鉆具進行施工由于巖石地層堅硬，需要選用巖石鉆具施工，且施工時間長；軟土層采用適合土層的擴孔器擴孔。施工過程中，軟地
層擴好的孔洞容易縮頸塌方，所以要求施工時間應短。兩種地層同時存在，巖石地層施工時很容易導致軟土層塌方，造成抱鉆、卡鉆等事故，施工風險大大增加。
(3)預擴孔階段軟硬地層接合處在頻繁更換鉆具的過程中很可能會形成臺階狀結構，無法保證成孔曲線滿足設計要求，在回拖管線階段極易造成卡鉆。
(4)軟硬交接地層上方正好是滬昆鐵路經過處，施工中，一旦發生泥漿泄露將會直接影響鐵路的正常運行，會造成巨大的經濟損失和不良的社會影響。
2技術方案
爭得設計單位同意，將入土點向出土側方向前移lOOm左右，這樣就減小了入土側軟土層穿越長度，并利用套管技術夯人巖石截面，解決入土段的軟硬交接所帶來的不利影響。

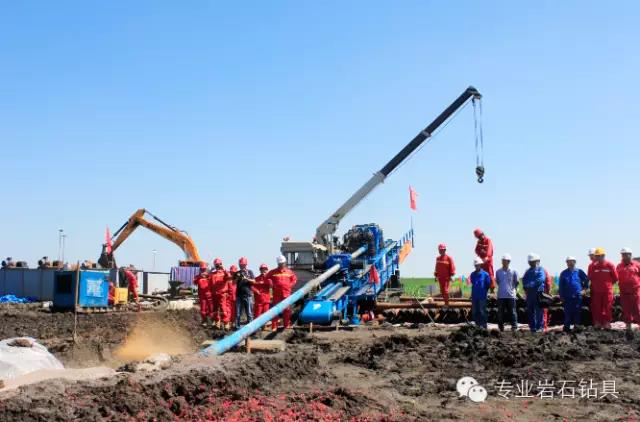

2.1導向孔階段
采用5”鉆桿+7”無磁鉆鋌+泥漿馬達+9 1/2鉆頭的巖石鉆具組合，在鉆頭突破堅硬巖石地層后，及時調整鉆進工藝，采用高速推進，減小泥漿排量的措施，盡量減弱鉆具下沉的趨勢，保證了穿越曲線的平滑，避免了頻繁更換鉆具帶來的不響，一次性穿越軟硬交接地層。
2.2擴孔階段
導向孔出土后將鉆機倒運至出土側進行擴孔采用22”、30”、36”巖石擴孔器分級一次性擴孔這種擴孔工藝避免了擴孔器從軟土層進入巖石層所造成的成孔出現臺階及入洞難的問題；并在擴孔器突破巖石層后及時加快擴孔速度、減小旋轉速度，并減小泥漿排量，使擴孔器迅速通過過渡地層，保證了成孔的圓滑程度，確?；赝瞎ば虻捻樌瓿?。
爭得設計同意，將設計埋深增加4m，使穿曲線巖石層加長，確保鐵路下方的穿越曲線在巖石層內，***大可能的減少鐵路上方冒漿現象的發生，并在施工中嚴格執行預定的泥漿方案，在經過巖石層進入土層后，減小泥漿排量，快速通過交接地段，有效地防止了冒漿現象的發生。
巖石鉆具：牙輪鉆頭、牙輪擴孔器、牙輪掌片、泥漿馬達電話15131758158李蒙
3、綜合比較及技術創新點
(1)套管隔離技術***應用于軟硬軟地層穿越，有效隔離入土段軟地層，使其直接與硬質巖石地層相接，避免了鉆具從軟地層向堅硬巖石地層通過帶來的施工風險。
(2)導向孔和擴孔階段均采用巖石鉆具一次性穿越軟硬交接地層的施工方法，避免了頻繁更換鉆具所造成的重新入洞困難和成孔質量差等多種不利因素，降低了施工風險。
(3)導向孔和擴孔過程采用巖石鉆具一次性完成，減少了更換鉆具的多道工序，大大縮短了工期。節省了更換鉆具過程所產生的各種成本。
(4)一次性通過軟硬地層的施工保證了孔道通暢，避免了冒漿現象的發生，整個施工過程沒有給滬昆鐵路正常運行帶來任何不利影響，受到了鐵路部門和業主的好評，取得了良好的經濟和社會效益。
(5)整個施工過程由于成孔質量好，孔道通暢，泥漿全部由出、入土點返出，有利于泥漿的回收處理，并結合泥
